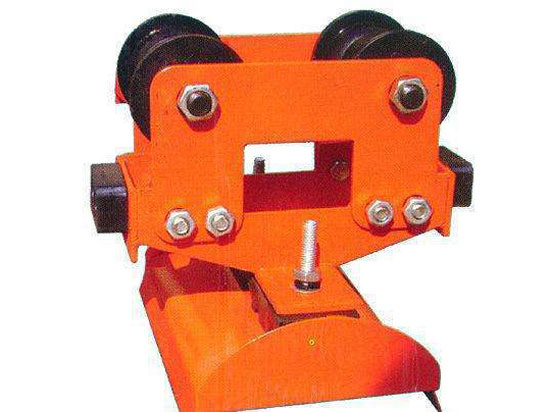

电缆滑车ch-3型

电缆滑车ch-3型

电缆滑车使用说明:

   CH型电缆滑车系列为起重机小车供电的一种导电形式,它由走轮、支架、托板组成,将软电缆固定在托板上,由牵引架与电缆滑车同步,从而实现小车供电目的。

   CH系列电缆滑车分为中载荷型、重载荷型、和轻载荷型,因此滑车走轮为Ф80、Ф60的两种,承载电缆能力CH-1型≤50公斤,CH-2型≤70公斤。 CH-3型≤120公斤,CH-4型≤200公斤,按托板层数分为单层、双层、。每类中有三种形式,首端为电缆牵引车,终端为固定挂线架,中间为电缆滑车。

   1、固定挂线架安装好后,后边应挂一挡板。

   2、调整牵引头,使小车在整个行程中不碰牵引孔的上下边缘为好。

   3、电缆长度为起重机跨度的1.2倍加8米。

   4、调整牵引钢丝绳,使其长度小于同节电缆长度,运行时由牵引钢丝绳受力。

   5、当电缆直径不等时,电缆夹间应垫以软橡皮, 使其外径基本相同,以便将电缆夹紧。

   6、布电缆时,应考虑两面电缆托板受力均衡。

   7、当电缆滑车为二层时,要求相同。

   8、滑车装置上的双垫圈为调整垫圈,当导轨不合适时,把垫圈放在固定板的内侧,以调整轨距的宽窄,出厂时按导轨为100*68 120*70 140*80 160*88制造。
